Bộ cổ góp chổi than

165 Lượt xem

Bộ cổ góp chổi than là một thành phần cần thiết trong nhiều hệ thống quay, đó là các thiết bị điện cơ cho phép truyền tải công suất và tín hiệu điện từ một cấu trúc tĩnh đến một cấu trúc quay (hoặc ngược lại).

Bộ cổ góp chổi than là gì?

Bộ cổ góp chổi than còn được gọi là bộ chuyển đổi điện xoay, bộ thu gom hoặc bộ xoay điện, bộ cổ góp chổi than có rất nhiều ứng dụng trong các ngành công nghiệp khác nhau. Chúng có thể được sử dụng trong bất kỳ hệ thống điện cơ nào yêu cầu mức độ quay với việc truyền tải công suất, chẳng hạn như hệ thống hàng không vũ trụ, quốc phòng và tự động hóa công nghiệp.

Bộ cổ góp chổi than có thể cải thiện hiệu suất cơ học, đơn giản hóa hoạt động của hệ thống và ngăn việc rối dây, cho phép truyền tải mượt mà công suất và dữ liệu giữa các hệ thống quay.

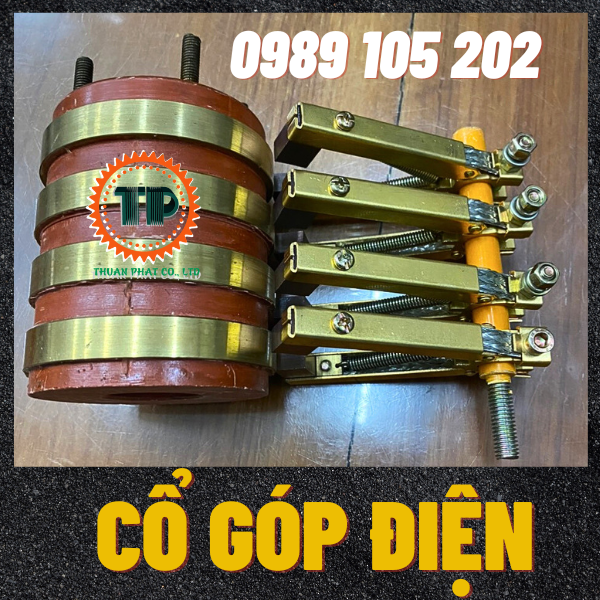

Bộ cổ góp chổi than

Bộ cổ góp chổi than hoạt động như thế nào?

Một Bộ cổ góp chổi than bao gồm hai yếu tố chính: vòng và bàn chải. Vòng quay và bàn chải tĩnh tiếp xúc với nhau để truyền năng lượng điện.

Vòng được làm bằng kim loại dẫn điện điện, chẳng hạn như đồng thau, mạ bạc hoặc bạc đồng xu (việc lựa chọn vật liệu sẽ khác nhau dựa trên yêu cầu của hệ thống). Yếu tố này cung cấp đường mạch và thường được gắn trên một trục trung tâm (vòng chỉ cung cấp nửa đường mạch).

Bàn chải được đặt trên các cánh tay gắn vào các thanh bên di chuyển trên vòng, cung cấp tiếp xúc điện và kết nối các phần quay và tĩnh. Chúng được làm từ các vật liệu dẫn điện khác nhau, chẳng hạn như than chì đồng hoặc than chì bạc (việc lắp đặt các liên hệ này phụ thuộc vào yêu cầu của hệ thống).

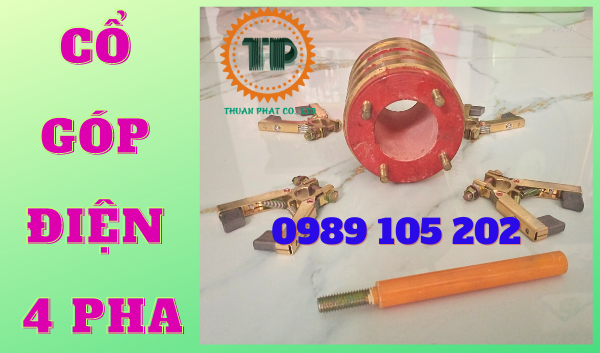

Bộ cổ góp chổi than

Bộ cổ góp chổi than có thể quay ở nhiều tốc độ khác nhau, tuỳ thuộc vào ứng dụng. Cổ góp điện di chuyển theo một trục trung tâm và đặt trên một bản cơ sở. Bản cơ sở được giữ tĩnh, trong khi trục quay ở giữa (hầu hết các hệ thống này được thiết kế để vòng hoạt động như phần quay của các hệ thống chủ động này, được điều khiển bằng giao diện mặt bích hoặc giao diện với trục, trong khi bàn chải hoạt động như phần tĩnh, thường được gắn trong phần vỏ của các đơn vị và giữ ở vị trí bằng cách sử dụng cần xoắn).

Điều này cho phép Bộ cổ góp chổi than truyền năng lượng điện từ một hệ thống tĩnh đến một đơn vị quay 360 độ, hoàn thành mạch.

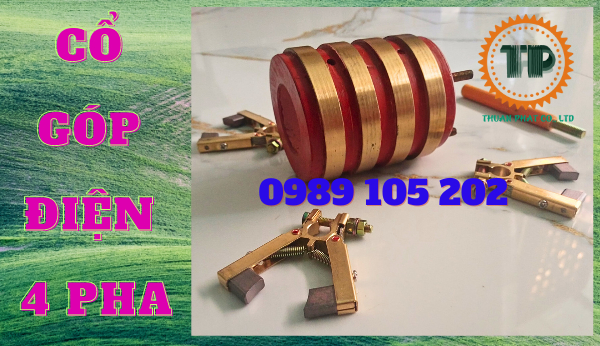

Bộ cổ góp chổi than

Ứng dụng của vòng trượt

Vòng trượt thường được sử dụng trong động cơ điện, máy phát điện, tuabin gió và ăng-ten radar, nơi chúng đóng vai trò quan trọng trong việc cho phép quay liên tục. Trong động cơ điện, vòng trượt cho phép truyền tín hiệu điện và công suất vào rotor, điều này là cần thiết để động cơ hoạt động hiệu quả.

Trong máy phát điện và tuabin gió, chúng chuyển đổi công suất từ cánh quay sang máy phát tĩnh và trong ăng-ten radar, vòng trượt cho phép quay của ăng-ten mà không làm gián đoạn việc truyền tín hiệu điện.

Vòng trượt được sử dụng trong các máy móc và thiết bị tự động hóa công nghiệp. Chúng thường được sử dụng trong các dây chuyền lắp ráp tự động và máy đóng gói, nơi quay liên tục là cần thiết để hệ thống hoạt động hiệu quả.

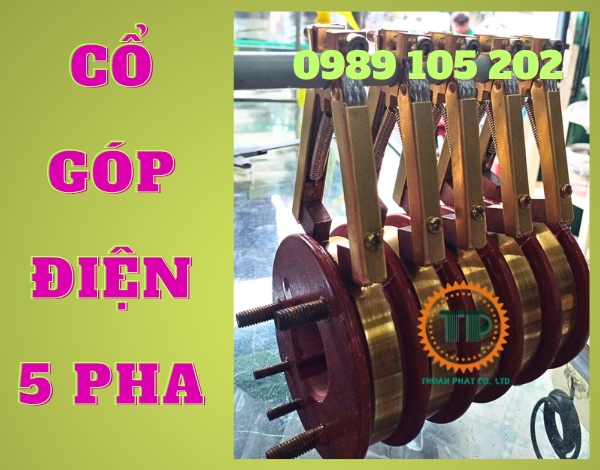

Bộ cổ góp chổi than

Ưu điểm chính của vòng trượt

Một trong những lợi ích chính của vòng trượt là tính tin cậy. Vì chúng cho phép truyền công suất và tín hiệu mà không có bất kỳ kết nối vật lý (kết nối cứng) nào giữa các cấu trúc tĩnh và quay, chúng ít bị hư hỏng so với các loại kết nối khác. Nếu không có vòng trượt, cáp và dây sẽ bị xoắn và rối, gây hỏng kết nối điện và giới hạn phạm vi chuyển động của bộ phận quay.

Vì chúng ít bị hư hỏng, vòng trượt yêu cầu ít bảo dưỡng. Điều này giảm tổng chi phí sở hữu máy móc hoặc hệ thống, vì ít thời gian và tiền bạc được đầu tư vào việc bảo dưỡng và sửa chữa.

Bộ cổ góp chổi than

Ngoài ra, vòng trượt có thể được tùy chỉnh để đáp ứng yêu cầu cụ thể cho một ứng dụng nhất định, như tốc độ hoạt động, khoảng nhiệt độ và mức độ bảo vệ môi trường yêu cầu. Vòng trượt có sẵn trong một loạt các kích thước, hình dạng và chất liệu khác nhau, vì vậy chúng rất linh hoạt và có thể tùy chỉnh.

Tóm lại, vòng trượt cung cấp một giải pháp đáng tin cậy, hiệu quả và tiết kiệm chi phí cho việc truyền tín hiệu điện và công suất trong các ứng dụng quay.

Bộ cổ góp chổi than
