Hệ ray C cầu trục – Cách xác định chiều dài hệ ray C và chiều dài cáp

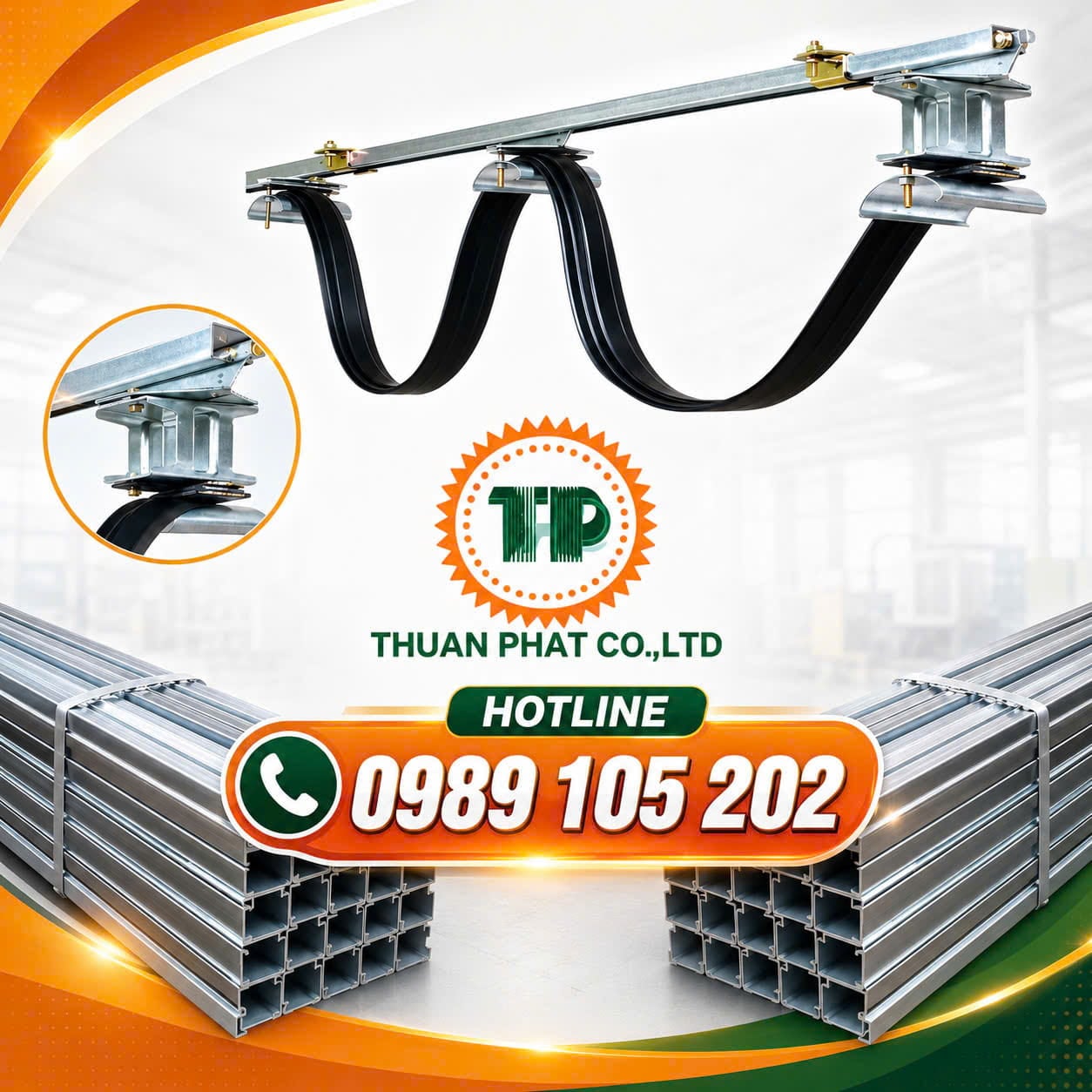

Hệ ray C cầu trục là hệ thống dẫn hướng và treo cáp được sử dụng để hỗ trợ dây cáp điện di chuyển đồng bộ với xe con pa lăng trong quá trình vận hành. Các con lăn treo cáp được thiết kế để di chuyển linh hoạt bên trong ray C, đồng thời nâng đỡ dây cáp trong suốt quá trình thu hồi và kéo giãn.

Hệ ray C cầu trục

Khi xe con pa lăng liên tục di chuyển qua lại, cáp điện sẽ thay đổi trạng thái từ thu gọn sang mở rộng và ngược lại. Hệ ray C giúp kiểm soát chuyển động của cáp, hạn chế tình trạng cáp bị xoắn, rối, kéo lê hoặc va chạm với kết cấu cầu trục.

Nhờ khả năng dẫn hướng và nâng đỡ cáp hiệu quả, hệ ray C treo cáp cầu trục góp phần nâng cao độ bền, độ tin cậy và hiệu suất vận hành của toàn bộ hệ thống cấp điện.

Hệ ray C cầu trục

Ray C cầu trục có chiều dài bao nhiêu?

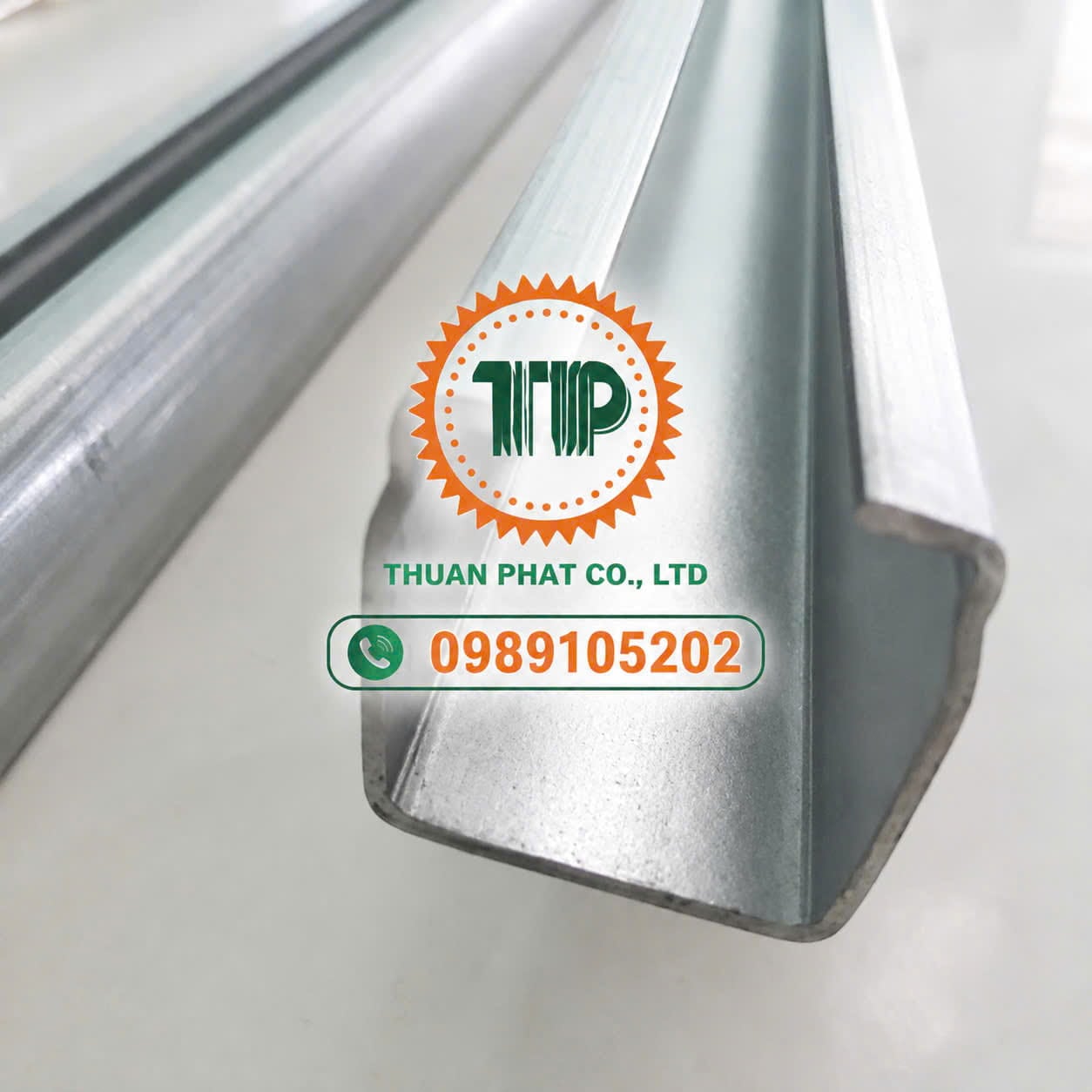

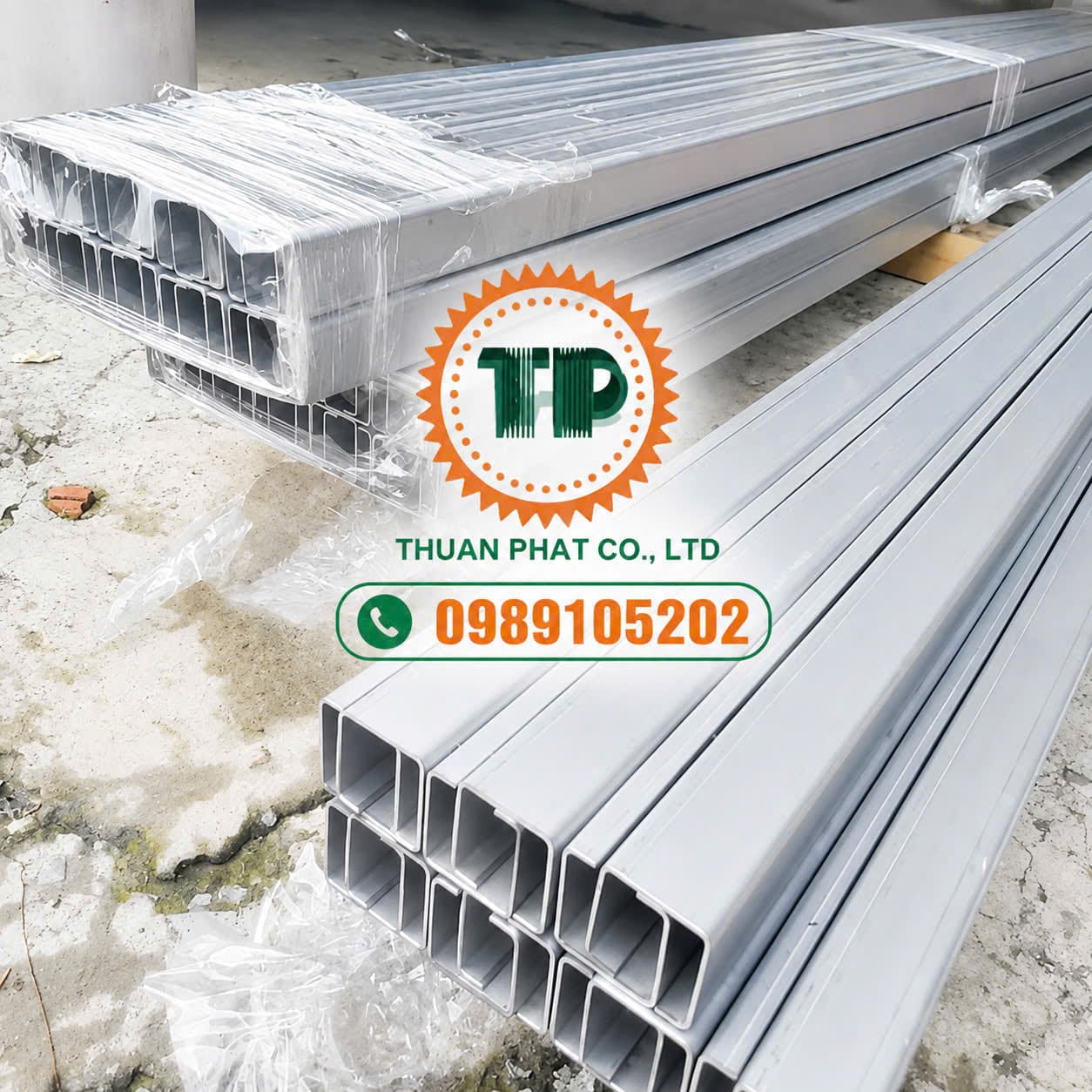

Ray C được sản xuất theo các thanh có chiều dài tiêu chuẩn 3 mét/thanh. Tổng chiều dài hệ ray C được xác định dựa trên khẩu độ, hành trình làm việc và kết cấu thực tế của cầu trục.

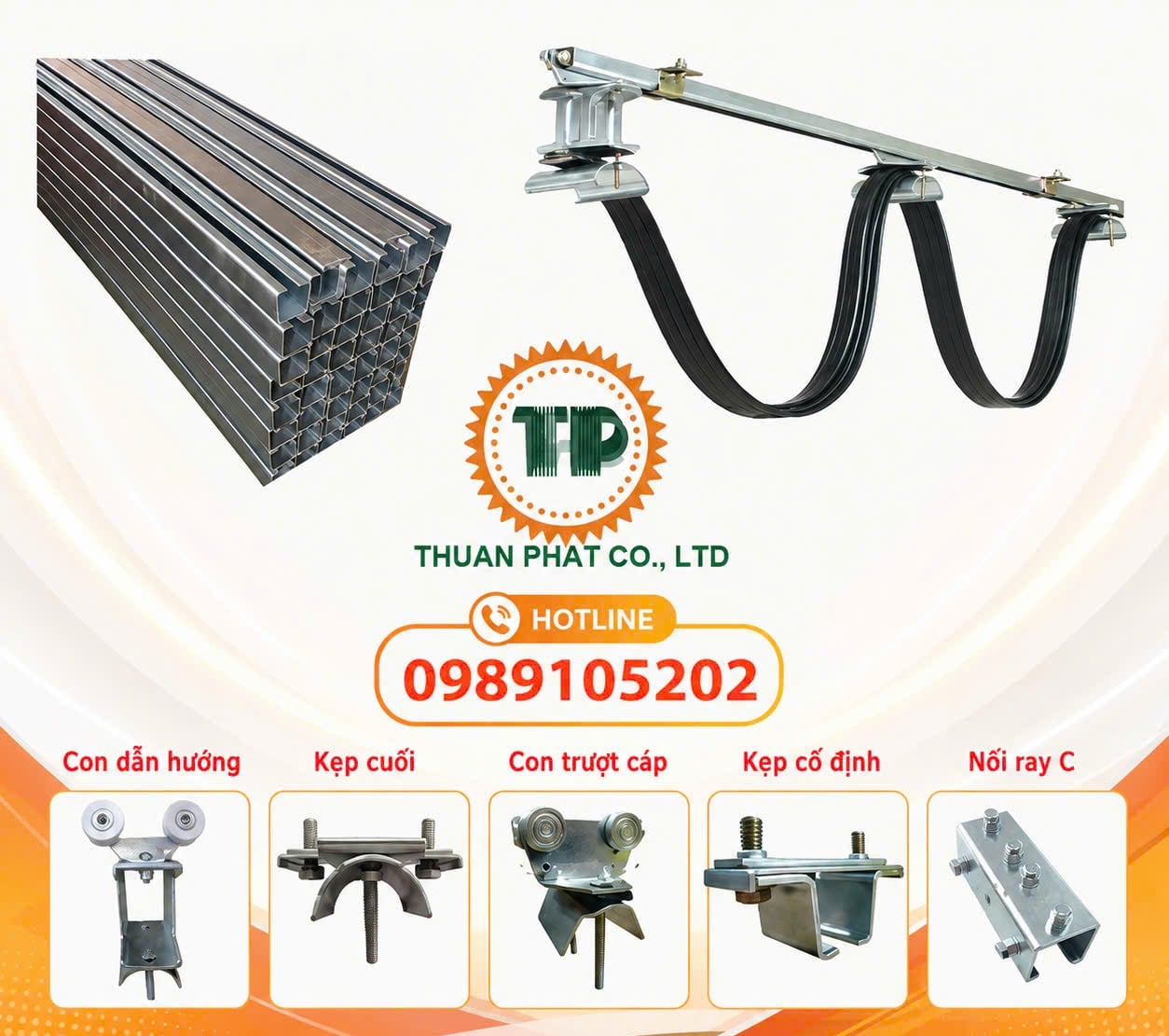

Đối với những hệ thống có chiều dài lớn hơn 3 mét, các thanh ray C sẽ được ghép nối liên tiếp bằng khớp nối ray C để tạo thành một tuyến ray hoàn chỉnh.

Việc nối các thanh ray cần bảo đảm độ chính xác và chắc chắn, giúp các con lăn treo cáp có thể di chuyển liên tục qua vị trí nối mà không bị kẹt hoặc va đập.

Hệ ray C cầu trục

Xác định chiều dài hệ ray C

Số lượng thanh ray C có thể được xác định sơ bộ theo công thức:

Số thanh ray C = Tổng chiều dài hệ ray / 3 m

Ví dụ, nếu hệ thống yêu cầu tuyến ray dài 18 m:

18 / 3 = 6 thanh ray C

Như vậy, cần sử dụng 6 thanh ray C tiêu chuẩn dài 3 m và liên kết chúng bằng các khớp nối phù hợp.

Trong thực tế, chiều dài và số lượng thanh ray cần được xác định dựa trên bản vẽ bố trí cầu trục, hành trình xe con và vị trí lắp đặt hệ thống treo cáp.

Hệ ray C cầu trục

Cách xác định chiều dài cáp cho hệ ray C

Chiều dài cáp là một trong những thông số quan trọng khi thiết kế hệ ray C cầu trục. Không nên chỉ lấy chiều dài cáp bằng chiều dài ray, bởi trong quá trình hoạt động, cáp cần tạo thành các vòng võng giữa các con lăn treo cáp.

Để xác định chiều dài cáp, trước tiên cần xác định tổng chiều dài hệ ray C. Sau đó tính toán phần cáp cần thiết để tạo các vòng võng khi các con lăn hoặc xe đẩy cáp di chuyển và thu gọn về phía nhau.

Về nguyên tắc, chiều dài cáp có thể được xác định theo:

Chiều dài cáp = Chiều dài hệ ray C + Tổng chiều dài phần võng của cáp + Phần dự phòng đấu nối

Trong đó, tổng độ võng của cáp phụ thuộc vào:

• Khoảng cách giữa các con lăn treo cáp;
• Số lượng vòng cáp;
• Độ võng thiết kế của từng vòng;
• Loại và đường kính cáp;
• Trọng lượng của cáp;
• Bán kính uốn tối thiểu của cáp;
• Vị trí cấp nguồn và điểm đấu nối.
