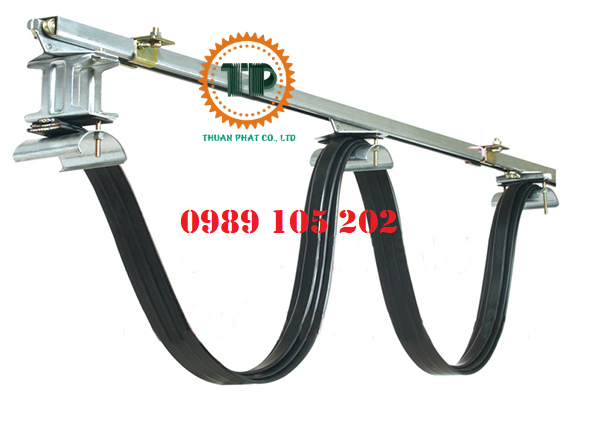

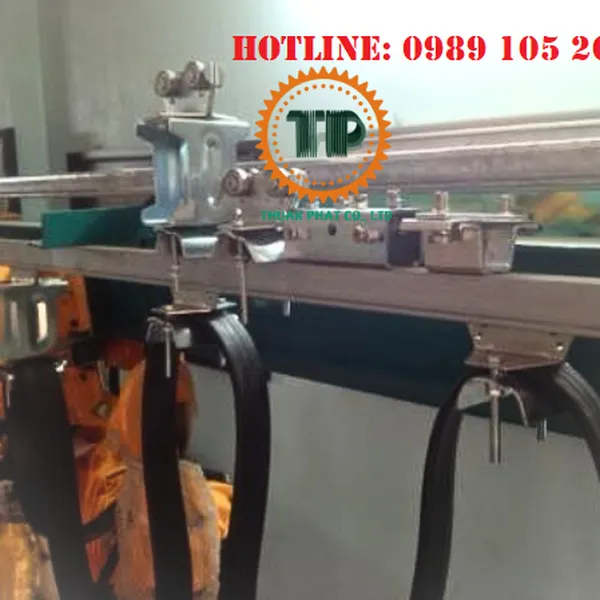

Hệ ray C cầu trục cấp điện cho pa lăng, cầu trục, cổng trục bao gồm:

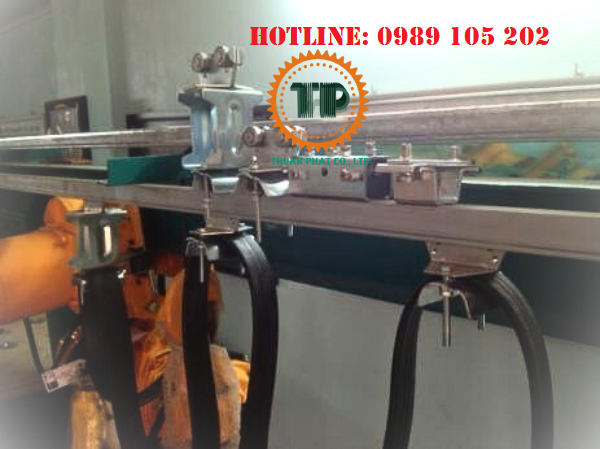

Hệ ray C cầu trục
-
Con lăn dẫn cáp (con lăn đầu): đi theo pa lăng, mỗi hệ cấp điện cho pa lăng sẽ có 1 con lăn dẫn cáp.
-

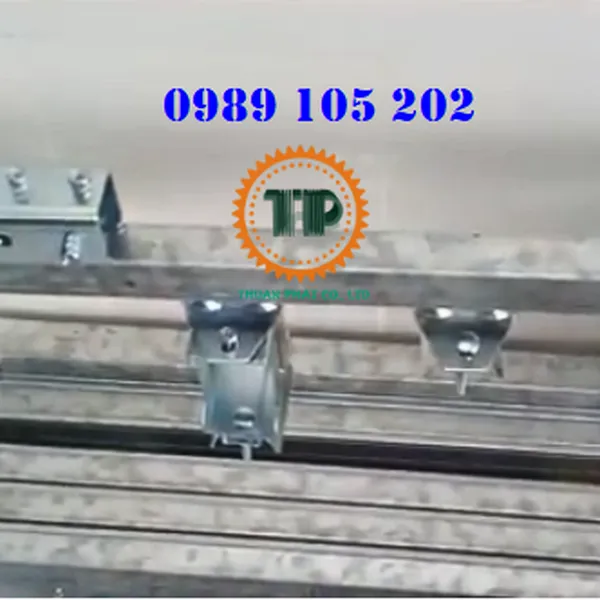

Con lăn treo cáp: số lượng con lăn tùy thuộc vào chiều dài hệ cấp điện máng C, thông thường 2 mét cáp dẹt bố trí 1 con lăn treo cáp.
-

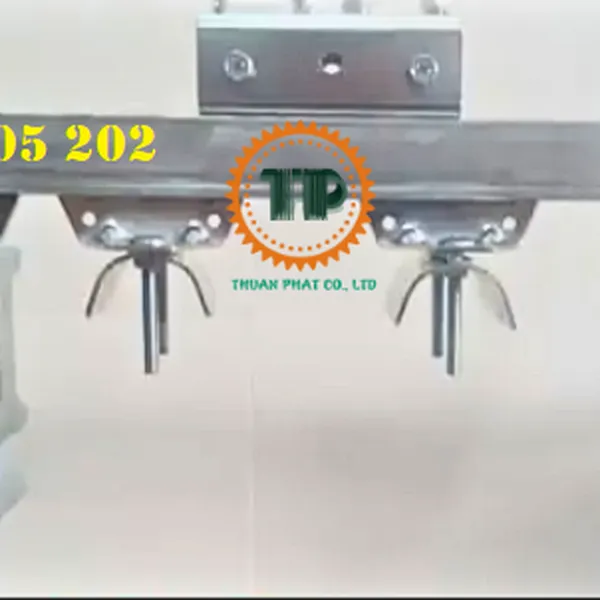

Cái treo máng C: dùng để treo hệ thống máng C cáp dẹt trên dầm chính, dầm treo pa lăng, thường 1,5m chiều dài bố trí 1 cái treo máng C này.
-
Khớp nối máng C: vì tiêu chuẩn mỗi thanh máng C dài 3 mét/thanh nên khi hệ cấp điện dài phải dùng nhiều thanh máng C và được nối với nhau bởi khớp nối máng C.
-
Cụm chặn cuối (kẹp cuối cáp): dùng để kẹp cố định cáp dẹt lên máng C ở cuối mỗi hệ máng C.
-
Hệ thống cáp dẹt: gồm các dây cáp có hình dạng dẹp
-

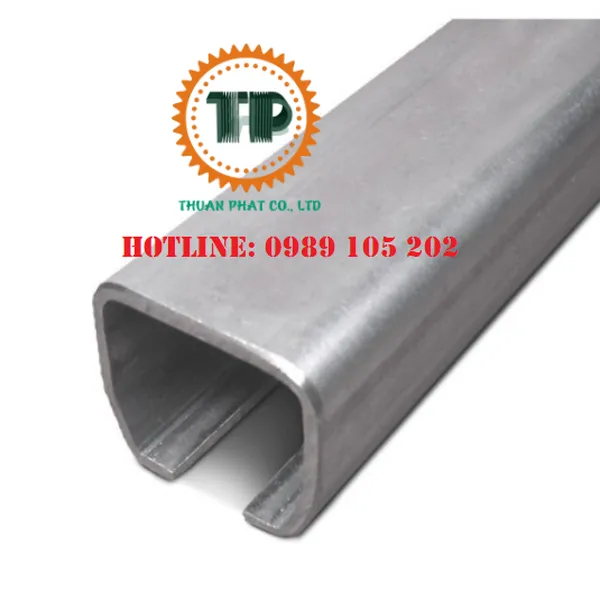

Thanh ray C cầu trục: xuất xứ Hàn Quốc là thiết bị cầu trục dùng để treo con lăn cáp trong hệ thống cáp điện sâu đo. Thanh ray C cầu trục (C – Track) là phụ kiện được làm từ kim loại mạ thép chống rỉ có độ dày 1.6T (mm), dài 3 mét/ thanh hoặc 5 mét/thanh có mặt cắt hình vuông. Ở một cạnh của máng khuyết đi giống hình dạng chữ C, giúp cho con trượt treo cáp dẹt có thể chạy qua lại dễ dàng không bị võng, cong. Thanh ray C cầu trục được sử dụng làm máng trượt cho con trượt cáp ray C, ứng dụng nhiều cho các động cơ di chuyển qua, lại như điện ngang và điện dọc cầu trục, cổng trục. Ngoài ra, thanh ray C còn giúp con lăn treo cáp chạy trên hệ ray C cầu trục. Thanh ray C là loại ray hình máng chữ C được lắp đặt để dẫn hướng cho bánh xe (con lăn) treo cáp điện và cung cấp điện cho cầu trục chạy ngang và điện chạy dọc.

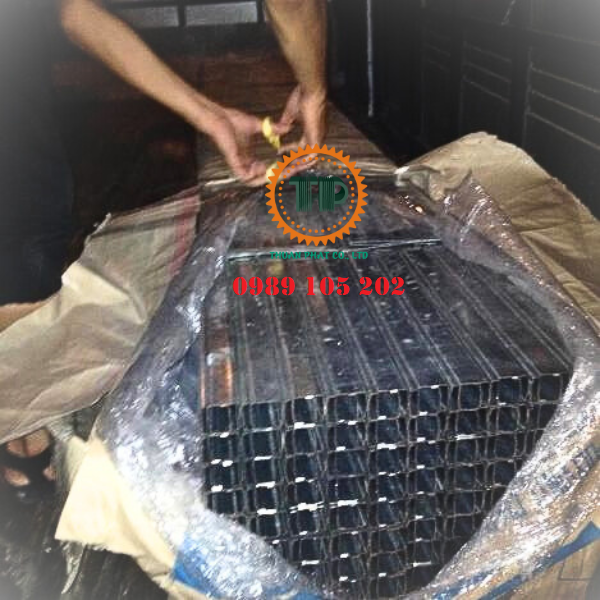

Thanh ray C cầu trục

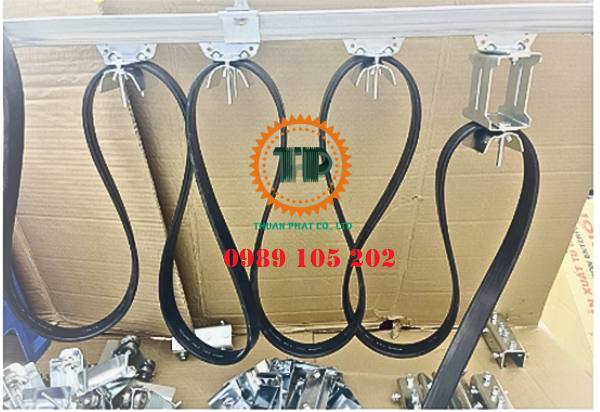

Phụ kiện hệ ray C cầu trục
Công Ty TNHH Thiết bị và Công nghiệp Thuận Phát chuyên cung cấp tất cả các thiết bị và phụ kiện trong hệ thống điện trượt ray C cầu trục hay hệ ray C cầu trục.
LIÊN HỆ NGAY >>> 0989 105 202
để được tư vấn miễn phí, và lựa chọn được thiết bị cầu trục phù hợp với nhu cầu của Quý khách
